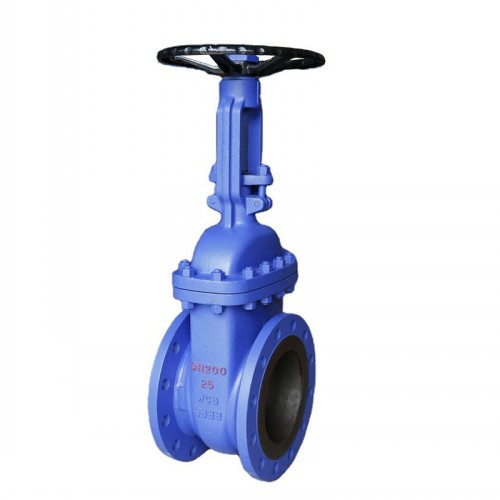

德標閘閥產品說明 Z41H/Z45H德標閘閥適用于PN16-PN64，工作溫度-29～425℃（碳鋼）及-40～600℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。 通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。 驅動方式 手動、傘齒輪傳動及電動。
德標閘閥結構特點 1、德標閘閥結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小 2、密封面采用不銹鋼和硬質合金，適用壽命長。 3、采用柔性石墨填料、密封可靠、操作輕便靈活。 4、驅動方式有：電動、氣動、齒輪轉動、結構形式：彈型楔式單閘板、剛性楔式單閘板雙閘板式 5、水封閘閥廣泛用于化工、火力、發電廠等油品、水蒸氣管道上作接通或截斷管道中介質的啟閉裝置。 德標閘閥技術規范 | 結構形式 | BB-BG-OS＆Y | | 驅動方式 | 手動 Hand-operated | | 電動 Electric-actuated | | 設計標準 | DIN3352 | | 結構長度 | DIN3202 | | 連接法蘭 | DIN2543-2547 | | 試驗和檢驗 | DIN3230 |
德標閘閥產品性能規范 | 公稱壓力（MPa） | 殼體實驗壓力（MPa） | 密封試驗壓力（MPa） | 適用溫度（℃） | 使用介質 | | 1.6 | 2.4 | 1.76 | -110～600℃ | 水、蒸汽、油品等 | | 2.5 | 3.75 | 2.75 | | 4.0 | 6.0 | 4.4 | | 6.4 | 9.6 | 7.04 |
德標閘閥主要零件材料及性能 | 殼體 | GS-C25 | 1.4308 | | 閥瓣 | GS-C25 | 1.4308 | 1.4408 | Monel | | 閥桿 | 13Cr | 1.4308 | 1.4408 | Monel | F304 | | 閥瓣密封面 | 13Cr | 13Cr | STL | 1.4308 | STL | 1.4408 | STL | Monel | 1.4308 | 1.4308 | STL | | 閥座密封面 | 13Cr | STL | STL | 1.4308 | STL | 1.4408 | STL | Monel | 1.4308 | STL | STL | | 殼體 | 1.4408 | 1.4306 | 1.4301 | | 閥瓣 |
| | 閥桿 | 1.4408 | 1.4306 | 1.4301 | | 閥瓣密封面 | 1.4408 | 1.4408 | STL | 1.4306 | 1.4306 | STL | 1.4301 | 1.4301 | STL | | 閥座密封面 | 1.4408 | STL | STL | 1.4306 | STL | STL | 1.4301 | STL | STL |

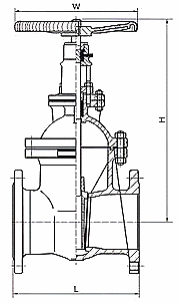

Z41H德標閘閥外形結構圖
Z41H-PN16德標閘閥主要連接尺寸 | 壓力等級 (MPa) | PN1.6MPa/F5系列 | | 口徑 | nn | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | | L | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | | H | 417 | 452 | 530 | 607 | 720 | 790 | 885 | 1014 | 1190 | 1350 | 1460 | 1630 | 1800 | 2200 | | W | 200 | 280 | 280 | 300 | 350 | 350 | 400 | 450 | 500 | 600 | 600 | 650 | 700 | 800 | | 重量 (Kg) | 16 | 25 | 30 | 55 | 75 | 98 | 150 | 245 | 353 | 490 | 750 | 985 | 1063 | 1390 |

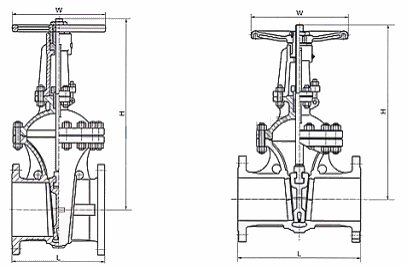

Z45H德標閘閥外形結構圖
Z45H-PN16德標閘閥主要連接尺寸 | 力等級 (MPa) | PN1.6MPa | | 口徑 Size | nn | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | | L | 250 | 270 | 280 | 330 | 360 | 390 | 460 | 530 | 630 | 690 | 750 | | H | 305 | 354 | 402 | 437 | 496 | 541 | 699 | 815 | 914 | 1189 | 1350 | | W | 200 | 200 | 750 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | | 重量 (Kg) | 20 | 30 | 38 | 56 | 75 | 100 | 182 | 278 | 398 | 500 | 618 |
|
